Acessórios Flangeados

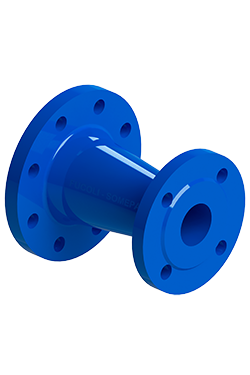

Cone de redução flangeado
10.1100

Ficha Técnica
Certificados
Manual de Operações
Outra Documentação
Desenho CAD / 3D

Características:

  • Construção de acordo com a EN 545
  • Corpo e flanges: ferro fundido dúctil EN-GJS-500-7 (GGG50)
  • Revestimento interior e exterior: tinta epóxica potável ≥ 250µm de acordo com o RAL-GZ662 (GSK)

Código Descrição Desenho CAD Quantidade
10030030 DN 50 x 40 PN 10/16
10031001 DN 50 x 40 PN 25
10030031 DN 60 x 40 PN 10/16
10031002 DN 60 x 40 PN 25
10030028 DN 60 x 50 PN 10/16
10031003 DN 60 x 50 PN 25
10030033 DN 65 x 40 PN 10/16
10031004 DN 65 x 40 PN 25
10030032 DN 65 x 50 PN 10/16
10031005 DN 65 x 50 PN 25
10030041 DN 80 x 40 PN 10/16
10031006 DN 80 x 40 PN 25
10030040 DN 80 x 50 PN 10/16
10031007 DN 80 x 50 PN 25
10030042 DN 80 x 60 PN 10/16
10031008 DN 80 x 60 PN 25
10030044 DN 80 x 65 PN 10/16
10031044 DN 80 x 65 PN 25
10030051 DN 100 x 40 PN 10/16
10031051 DN 100 x 40 PN 25
10030050 DN 100 x 50 PN 10/16
10033050 DN 100 x 50 PN 25
10030052 DN 100 x 60 PN 10/16
10031053 DN 100 x 60 PN 25
10030054 DN 100 x 65 PN 10/16
10031054 DN 100 x 65 PN 25
10030056 DN 100 x 80 PN 10/16
10030057 DN 100 x 80 PN 25
10030067 DN 125 x 100 PN 10/16
10031067 DN 125 x 100 PN 25
10030058 DN 125 x 40 PN 10/16
10031059 DN 125 x 40 PN 25
10030059 DN 125 x 50 PN 10/16
10031060 DN 125 x 50 PN 25
10030061 DN 125 x 60 PN 10/16
10031061 DN 125 x 60 PN 25
10030063 DN 125 x 65 PN 10/16
10031063 DN 125 x 65 PN 25
10030065 DN 125 x 80 PN 10/16
10031065 DN 125 x 80 PN 25
10030076 DN 150 x 100 PN 10/16
10031077 DN 150 x 100 PN 25
10030078 DN 150 x 125 PN 10/16
10031079 DN 150 x 125 PN 25
10030068 DN 150 x 40 PN 10/16
10031068 DN 150 x 40 PN 25
10030069 DN 150 x 50 PN 10/16
10031069 DN 150 x 50 PN 25
10030070 DN 150 x 60 PN 10/16
10031070 DN 150 x 60 PN 25
10030072 DN 150 x 65 PN 10/16
10031072 DN 150 x 65 PN 25
10030074 DN 150 x 80 PN 10/16
10031074 DN 150 x 80 PN 25
10030088 DN 200 x 100 PN 10/16
10031089 DN 200 x 100 PN 25
10030090 DN 200 x 125 PN 10/16
10031091 DN 200 x 125 PN 25
10030092 DN 200 x 150 PN 10/16
10031093 DN 200 x 150 PN 25
10030086 DN 200 x 80 PN 10/16
10031087 DN 200 x 80 PN 25
10030102 DN 250 x 080 PN 10
10030093 DN 250 x 100 PN 10
10030119 DN 250 x 100 PN 16
10030101 DN 250 x 100 PN 25
10030094 DN 250 x 125 PN 10
10030095 DN 250 x 125 PN 16
10031096 DN 250 x 125 PN 25
10030096 DN 250 x 150 PN 10
10030097 DN 250 x 150 PN 16
10030107 DN 250 x 150 PN 25
10030098 DN 250 x 200 PN 10
10030099 DN 250 x 200 PN 16
10030110 DN 250 x 200 PN 25
10030091 DN 250 x 80 PN 16
10031094 DN 250 x 80 PN 25
10030113 DN 300 x 150 PN 10
10030116 DN 300 x 150 PN 16
10031117 DN 300 x 150 PN 25
10030114 DN 300 x 200 PN 10
10030117 DN 300 x 200 PN 16
10030118 DN 300 x 200 PN 25
10030120 DN 300 x 250 PN 10
10030121 DN 300 x 250 PN 16
10031119 DN 300 x 250 PN 25
10030129 DN 350 x 200 PN 10
10030130 DN 350 x 200 PN 16
10031131 DN 350 x 200 PN 25
10030131 DN 350 x 250 PN 10
10030132 DN 350 x 250 PN 16
10031133 DN 350 x 250 PN 25
10030127 DN 350 x 300 PN 10
10030128 DN 350 x 300 PN 16
10031129 DN 350 x 300 PN 25
10030145 DN 400 x 200 PN 10
10030149 DN 400 x 200 PN 16
10031124 DN 400 x 200 PN 25
10030122 DN 400 x 250 PN 10
10030123 DN 400 x 250 PN 16
10030133 DN 400 x 250 PN 25
10030124 DN 400 x 300 PN 10
10030125 DN 400 x 300 PN 16
10031126 DN 400 x 300 PN 25
10030137 DN 400 x 350 PN 10
10030138 DN 400 x 350 PN 16
10031128 DN 400 x 350 PN 25
10030139 DN 450 x 300 PN 10
10030140 DN 450 x 300 PN 16
10031141 DN 450 x 300 PN 25
10030143 DN 450 x 400 PN 10
10030144 DN 450 x 400 PN 16
10031142 DN 450 x 400 PN 25
10030146 DN 500 x 250 PN 10
10030147 DN 500 x 250 PN 16
10031127 DN 500 x 250 PN 25
10030150 DN 500 x 300 PN 10
10030151 DN 500 x 300 PN 10
10031151 DN 500 x 300 PN 25
10030148 DN 500 x 350 PN 10
10030183 DN 500 x 350 PN 16
10031130 DN 500 x 350 PN 25
10030184 DN 500 x 400 PN 10
10030185 DN 500 x 400 PN 16
10031132 DN 500 x 400 PN 25
10030190 DN 500 x 450 PN 10
10030191 DN 500 x 450 PN 16
10031137 DN 500 x 450 PN 25
10030186 DN 600 x 400 PN 10
10030187 DN 600 x 400 PN 16
10031134 DN 600 x 400 PN 25
10030188 DN 600 x 500 PN 10
10030189 DN 600 x 500 PN 16
10031136 DN 600 x 500 PN 25
10103298 DN 700 x 300 PN 10
10103289 DN 700 x 300 PN 16
10103598 DN 700 x 300 PN 25
10103302 DN 700 x 500 PN 10
10103402 DN 700 x 500 PN 16
10103502 DN 700 x 500 PN 25
10103303 DN 700 x 600 PN 10
10103403 DN 700 x 600 PN 16
10103503 DN 700 x 600 PN 25
10103332 DN 800 x 500 PN 10
10103432 DN 800 x 500 PN 16
10103528 DN 800 x 500 PN 25
10103333 DN 800 x 600 PN 10
10103433 DN 800 x 600 PN 16
10103533 DN 800 x 600 PN 25
10103334 DN 800 x 700 PN 10
10103434 DN 800 x 700 PN 16
10103534 DN 800 x 700 PN 25
10103364 DN 900 x 700 PN 10
10103464 DN 900 x 700 PN 16
10103564 DN 900 x 700 PN 25
10103365 DN 900 x 800 PN 10
10103465 DN 900 x 800 PN 16
10103565 DN 900 x 800 PN 25
10103395 DN 1000 x 800 PN 10
10103495 DN 1000 x 800 PN 16
10103595 DN 1000 x 800 PN 25
10103396 DN 1000 x 900 PN 10
10103496 DN 1000 x 900 PN 16
10103596 DN 1000 x 900 PN 25
