Acessórios Flangeados

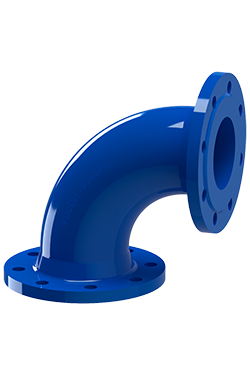

Curva flangeada a 90º
10.1000

Ficha Técnica
Certificados
Manual de Operações
Outra Documentação
Desenho CAD / 3D

Características:

  • Construção de acordo com a EN 545
  • Corpo e flanges: ferro fundido dúctil EN-GJS-500-7 (GGG50)
  • Revestimento interior e exterior: tinta epóxica potável ≥ 250µm de acordo com o RAL-GZ662 (GSK)

Código Descrição Desenho CAD Quantidade
10001019 DN 40 PN 10/16
10006019 DN 40 PN 25
10001020 DN 50 PN 10/16
10006020 DN 50 PN 25
10001030 DN 60 PN 10/16
10001032 DN 60 PN 25
10001040 DN 65 PN 10/16
10006040 DN 65 PN 25
10001050 DN 80 PN 10/16
10006050 DN 80 PN 25
10001060 DN 100 PN 10/16
10001061 DN 100 PN 25
10001070 DN 125 PN 10/16
10006070 DN 125 PN 25
10001075 DN 150 PN 10/16
10006075 DN 150 PN 25
10001085 DN 200 PN 10/16
10006085 DN 200 PN 25
10001090 DN 250 PN 10
10001091 DN 250 PN 16
10006090 DN 250 PN 25
10001095 DN 300 PN 10
10001096 DN 300 PN 16
10006096 DN 300 PN 25
10001098 DN 350 PN 10
10001099 DN 350 PN 16
10006099 DN 350 PN 25
10001120 DN 400 PN 10
10001121 DN 400 PN 16
10006120 DN 400 PN 25
10001130 DN 450 PN 10
10001131 DN 450 PN 16
10006130 DN 450 PN 25
10001170 DN 500 PN 10
10001171 DN 500 PN 16
10006171 DN 500 PN 25
10001180 DN 600 PN 10
10001181 DN 600 PN 16
10006181 DN 600 PN 25
10112150 DN 700 PN 10
10112152 DN 700 PN 16
10112154 DN 700 PN 25
10112160 DN 800 PN 10
10112162 DN 800 PN 16
10112164 DN 800 PN 25
10112170 DN 900 PN 10
10112172 DN 900 PN 16
10112174 DN 900 PN 25
10112180 DN 1000 PN 10
10112182 DN 1000 PN 16
10112184 DN 1000 PN 25
