Válvulas de Cunha Elástica

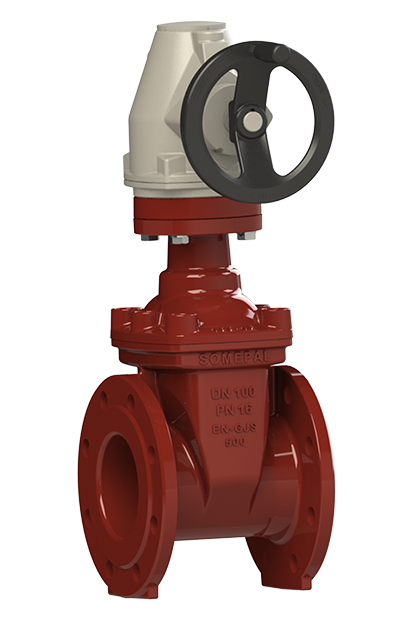

Válvula de cunha elástica 3000 - S15 PN10/16
11.201

Ficha Técnica
Manual de Operações
Desenho CAD / 3D

Características:

  • Válvula de seccionamento
  • Concebida segundo a EN 1171
  • Vedantes substituíveis em carga
  • Distância entre flanges S15, segundo a EN 558 tabela 2
  • Corpo, tampa e cunha: ferro fundido dúctil EN-GJS-500-7 (GGG50)
  • Revestimento da cunha: NBR
  • Fuso: aço inox AISI 316L
  • Revestimento interior e exterior: tinta epóxica para águas residuais RESICOAT R4 - ES ≥ 250µm de acordo com o RAL-GZ662 (GSK)

Código Descrição Desenho CAD Desenho 3D Quantidade
10714001 DN 040 PN 10/16
10714011 DN 050 PN 10/16
10714021 DN 060 PN 10/16
10714031 DN 065 PN 10/16
10714041 DN 080 PN 10/16
10714051 DN 100 PN 10/16
10714061 DN 125 PN 10/16
10714071 DN 150 PN 10/16
10714081 DN 200 PN 10
10714088 DN 200 PN 16
10714091 DN 250 PN 10
10714098 DN 250 PN 16
10714101 DN 300 PN 10
10714108 DN 300 PN 16
10714111 DN 350 PN 10
10714118 DN 350 PN 16
10714121 DN 400 PN 10
10714128 DN 400 PN 16
10714131 DN 450 PN 10
10714138 DN 450 PN 16
10714141 DN 500 PN 10
10714148 DN 500 PN 16
10714151 DN 600 PN 10
10714158 DN 600 PN 16
