Flanges de Adaptação

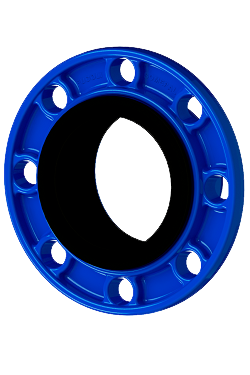

Flange de adaptação para tubo de PVC PN10/16
09.100

Ficha Técnica
Manual de Operações
Desenho CAD / 3D

Características:

  • Permite a ligação de tubos em PVC a qualquer componente flangeado
  • Permite um ângulo de deflexão máximo de 3,5º
  • Flange: ferro fundido dúctil EN-GJS-500-7 (GGG50)
  • Junta de vedação: EPDM
  • Revestimento interior e exterior: tinta epóxica potável ≥ 250µm de acordo com o RAL-GZ662 (GSK)

Código Descrição Desenho CAD Quantidade
1013100501 DN 50 x 63 PN 10/16
1013100001 DN 50/60/65 x 63 PN 10/16
1013101001 DN 60-65 x 63 PN 10/16
1013101501 DN 60-65 x 75 PN 10/16
1013102001 DN 80 x 90 PN 10/16
1013103001 DN 100 x 110 PN 10/16
1013102501 DN 100 x 90 PN 10/16
1013103501 DN 125 x 125 PN 10/16
1013104001 DN 125 x 140 PN 10/16
1013104501 DN 150 x 160 PN 10/16
1013105001 DN 200 x 200 PN 10/16
1013105501 DN 200 x 225 PN 10/16
1013106001 DN 250 x 250 PN 10/16
1013106501 DN 250 x 280 PN 10/16
1013107001 DN 300 x 315 PN 10/16
1013107501 DN 400 x 400 PN 10
1013108001 DN 400 x 400 PN 16
1013108501 DN 500 x 500 PN 10
1013109001 DN 500 x 500 PN 16
