Flanged fittings

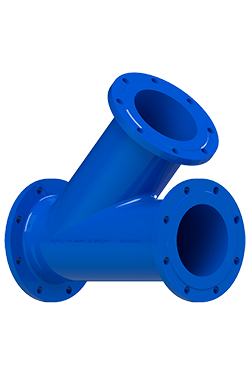

Flanged 45º tee
10.1700

Datasheet
Certificates
CAD / 3D Drawing

Features:

  • Body: ductile cast iron EN-GJS-500-7 (GGG50)
  • Coating inside and outside: potable epoxy coating ≥ 250µm according to RAL-GZ662 (GSK)

Code Description CAD Drawing 3D Drawing Quantity
10150200 DN 40 x 40 PN 10/16
10150300 DN 40 x 40 PN 25
10150205 DN 50 x 50 PN 10/16
10150305 DN 50 x 50 PN 25
10150210 DN 60 x 60 PN 10/16
10150310 DN 60 x 60 PN 25
10150215 DN 65 x 65 PN 10/16
10150315 DN 65 x 65 PN 25
10150220 DN 80 x 80 PN 10/16
10150320 DN 80 x 80 PN 25
10150225 DN 100 x 100 PN 10/16
10150325 DN 100 x 100 PN 25
10150230 DN 125 x 125 PN 10/16
10150330 DN 125 x 125 PN 25
10150235 DN 150 x 150 PN 10/16
10150335 DN 150 x 150 PN 25
10150240 DN 200 x 200 PN 10/16
10150340 DN 200 x 200 PN 25
10150245 DN 250 x 250 PN 10
10150250 DN 250 x 250 PN 16
10150345 DN 250 x 250 PN 25
10136070 DN 300 x 300 PN 10
10136075 DN 300 x 300 PN 16
10182005 DN 300 x 300 PN 25
10136310 DN 350 x 350 PN 10
10136315 DN 350 x 350 PN 16
10182010 DN 350 x 350 PN 25
10136320 DN 400 x 400 PN 10
10136322 DN 400 x 400 PN 16
10182015 DN 400 x 400 PN 25
10136330 DN 450 x 450 PN 10
10136335 DN 450 x 450 PN 16
10182020 DN 450 x 450 PN 25
10136340 DN 500 x 500 PN 10
10136345 DN 500 x 500 PN 16
10182025 DN 500 x 500 PN 25
10136350 DN 600 x 600 PN 10
10136355 DN 600 x 600 PN 16
10182030 DN 600 x 600 PN 25
10136360 DN 700 x 700 PN 10
10136365 DN 700 x 700 PN 16
10182035 DN 700 x 700 PN 25
10136370 DN 800 x 800 PN 10
10136375 DN 800 x 800 PN 16
10182040 DN 800 x 800 PN 25
10136380 DN 900 x 900 PN 10
10136385 DN 900 x 900 PN 16
10182045 DN 900 x 900 PN 25
10136390 DN 1000 x 1000 PN 10
10136395 DN 1000 x 1000 PN 16
10182050 DN 1000 x 1000 PN 25
