Válvulas de Cunha Elástica

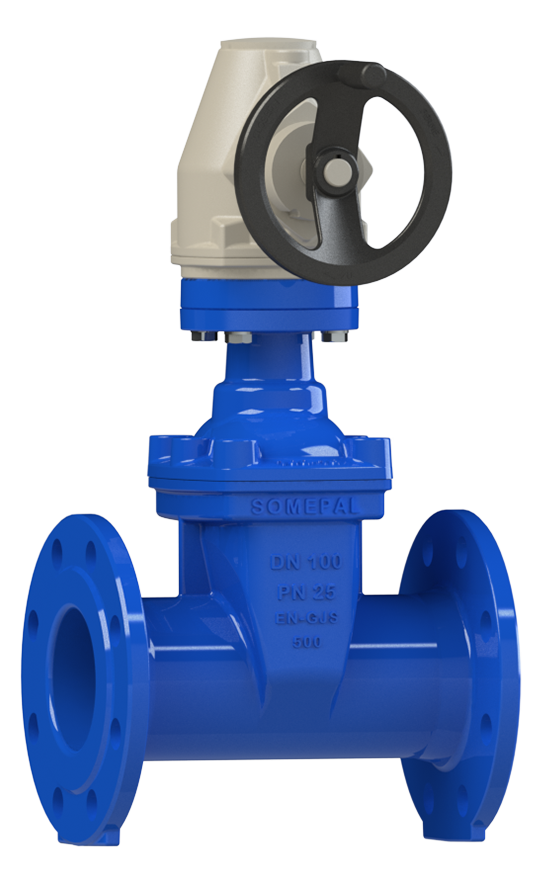

Válvula de cunha elástica 3000 ISO Top flange S15 PN25
01.204

Ficha Técnica
Certificados
Manual de Operações
Desenho CAD / 3D

Características:

  • Válvula de seccionamento;
  • Homologada para água potável e concebida segundo a EN 1074-1 e 2;
  • Vedantes substituíveis em carga;
  • Distância entre flanges S15, segundo a EN 558 tabela 2;
  • Flange para acoplamento de atuador, segundo ISO 5210;
  • Corpo, tampa e cunha: ferro fundido dúctil EN-GJS-500-7 (GGG50);
  • Revestimento da cunha: EPDM;
  • Fuso: aço inox AISI 420;
  • Revestimento interior e exterior: tinta epóxica potável = 250µm aprovado segundo o GSK-ID: 1247 (RAL-GZ662).

Código Descrição Desenho CAD Quantidade
10731010 DN 40 PN 25
10731020 DN 50 PN 25
10731030 DN 60 PN 25
10731040 DN 65 PN 25
10731050 DN 80 PN 25
10731060 DN 100 PN 25
10731070 DN 125 PN 25
10731080 DN 150 PN 25
10731090 DN 200 PN 25
10731100 DN 250 PN 25
10731110 DN 300 PN 25
